| Markenbezeichnung: | Hiner-pack |
| Modellnummer: | Oblaten-Stapel-Kasten |
| MOQ: | 50PCS (verkäuflich) |
| Preis: | $8.5~12/Set |
| Lieferzeit: | 1 bis 2 Wochen |
| Zahlungsbedingungen: | T/T |
Beschreibung

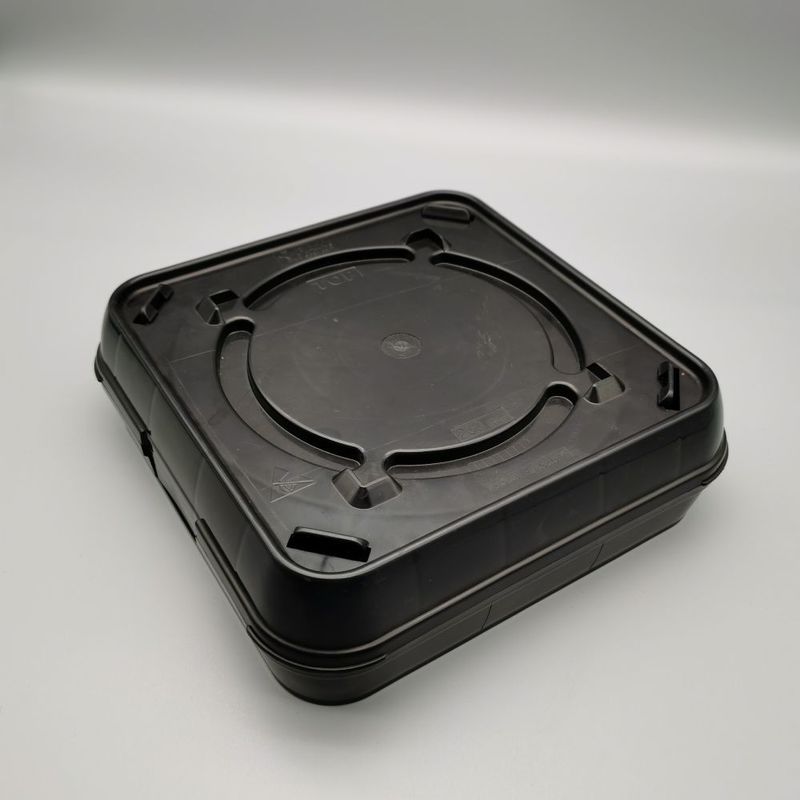

• Die Multi-Wafer-Horizontale Waferbox ist eine Verpackungslösung, die speziell für den Transport und die Lagerung von Wafern in der Halbleiterindustrie entwickelt wurde.
• Die Konstruktion entspricht der automatischen Schnittstelle von Prozessgeräten.
• Wafer Stack Box, antistatische Konstruktion, zum Schutz des Transports und der vorübergehenden Lagerung von Wafern verwendet, kann für eine einfache Lagerung gestapelt werden.Verwendung von antistatischem Papier und Sponge-Separation (Zusatzpreis), hauptsächlich für die Aufbewahrung von Ausdünnungswafern.
1. Sie ermöglichen es Ihnen, fertige Wafer in voller, dünner oder ultradünner Dicke sicher zu schützen und zu transportieren;
2. Bereitstellung von Lösungen mit hoher Reinheit für die strengen Anforderungen der Halbleiterindustrie;
3Die Wafer- und Filmrahmen-Schiffern sind kompatibel mit den heutigen automatischen Wafer-Handling-Geräten und ermöglichen einen sicheren und zuverlässigen Transport der Wafer.
4. bietet einen zuverlässigen und hochreinen Schutz mit geringer Anorganik und geringer Partikelproduktion für Wafer-Substrat-Verbringungs- und Lageranwendungen;
| Artikel Material | PP |
| OEM und ODM | - Ja, das ist es. |
| Farbe des Artikels | Kann angepasst werden |
| Merkmal | Langlebig, wiederverwendbar, umweltfreundlich, biologisch abbaubar |
| Probe | A. Die kostenlosen Proben: aus bestehenden Produkten. |
| B. kundenspezifische Proben nach Ihrem Design / Nachfrage | |
| Verpackung | Karton oder auf Wunsch des Kunden |
| Lieferzeit | Normalerweise 1 ~ 2 Wochen, abhängig von der Bestellmenge |
Anwendung
• Produktion von optoelektronischen Geräten
Herstellung von Photovoltaik- und LED-Materialien: zur Beförderung und Lagerung von Photovoltaik-Materialien zum Schutz von Wafern vor Beschädigungen.
• Umgebung im Reinraum
Verwendung in Reinräumen: Geeignet für den Einsatz in Reinräumen, um das Risiko von Partikeln und Kontamination zu verringern.
• Herstellung von Halbleitern
Waferverarbeitung: Bereitstellung einer sicheren Lagerung und Beförderung während der Waferproduktion und -verarbeitung, um die Produktqualität zu gewährleisten.
Dienstleistungen
• Wir bieten dem Kunden eine ESD-Gesamtlösung, bei Bedarf viele weitere verwandte Produkte.
• OEM ist willkommen oder entworfen auf Kundenwunsch.
• Die besten und professionellen Verkaufsdienste.
• Ehrliche, aber wettbewerbsfähige Preise und Qualitätssicherung.
Häufig gestellte Fragen
Q1: Sind Sie Hersteller oder Handelsunternehmen?
A1:Wir sind der 100% Hersteller spezialisiert auf Verpackungen über 10 Jahre mit 1500 Quadratmeter Werkstattfläche, in Shenzhen China.
F2: Können Sie mit dem Design helfen?
A2:Ja, wir können Ihre Anpassung akzeptieren und die Verpackung für Sie nach Ihren Anforderungen durchführen.
Q3: Wie kann ich das Angebot für die kundenspezifischen Produkte erhalten?
A3:Sagen Sie uns die Größe Ihres IC oder die Komponentendicke, und dann können wir ein Angebot für Sie machen.
Q4: Kann ich vor einer Großbestellung einige Proben bekommen?
A4:Ja, die Gebühr für die Vorräte kann gesendet werden, aber die Versandkosten sollten von Ihnen selbst bezahlt werden.
F5: Könnten Sie mein Logo in unser Produkt setzen?
Ja, wir können Ihr Logo in unser Produkt setzen, zeigen Sie uns Ihr Logo zuerst bitte.
